ປ່ຽງບານ 3PC

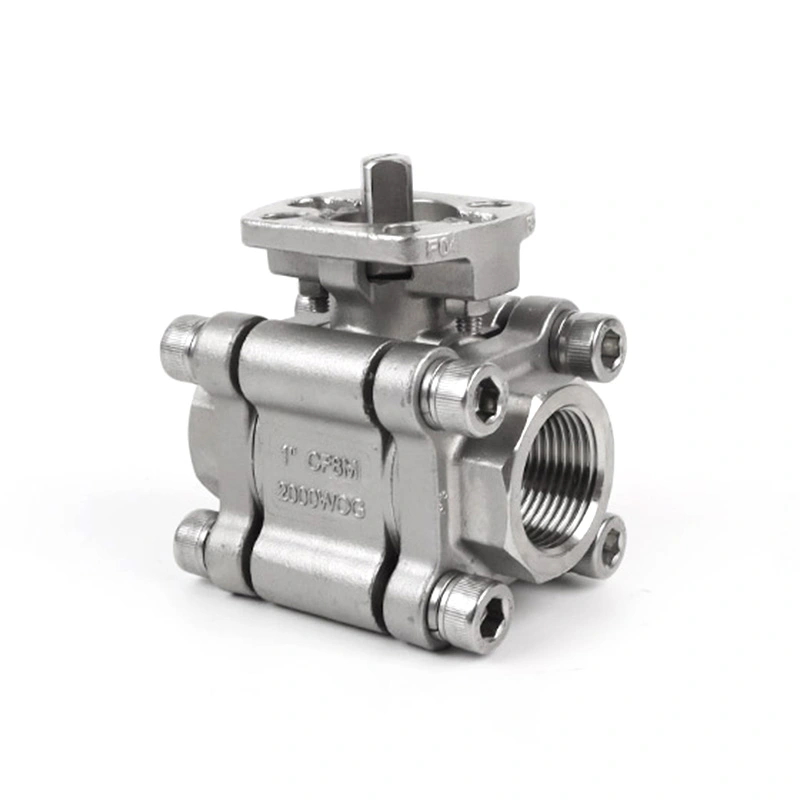

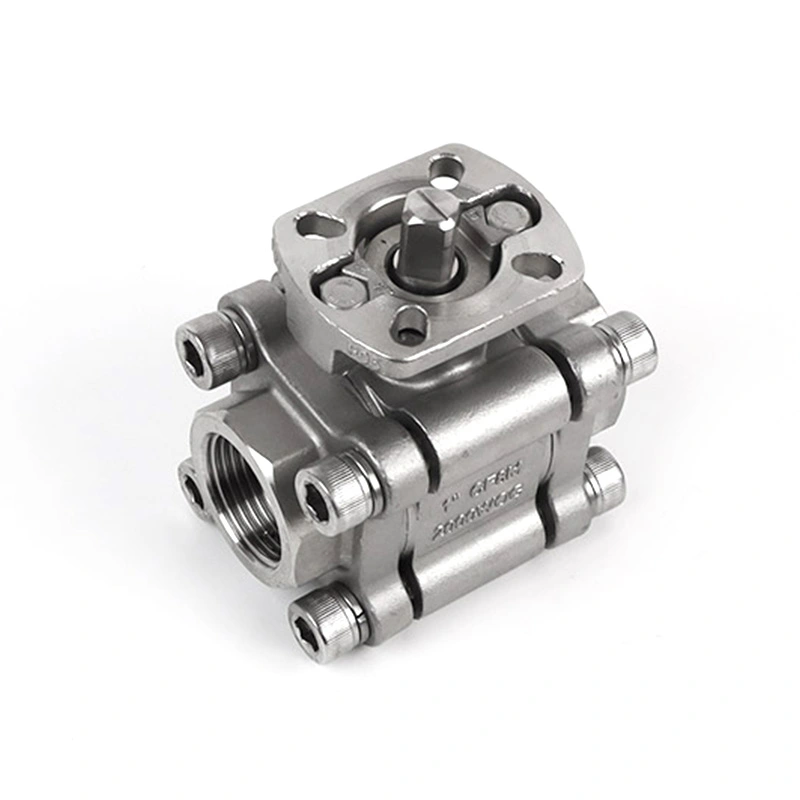

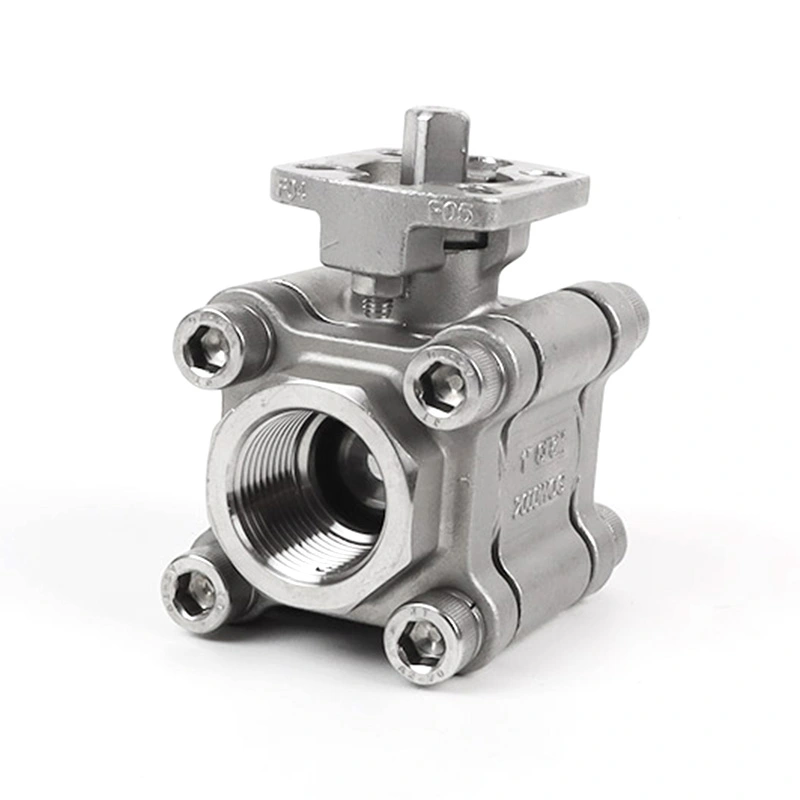

3PC Ball Valve 2000WOG ກັບ ISO 5211 Base ສໍາລັບ Actuator
3PC Ball Valve 2000WOG ກັບ ISO 5211 Base ສໍາລັບ Actuator ມີຮ່າງກາຍສາມຊິ້ນ, ລໍາຕົ້ນຕ້ານການລະເບີດແລະ ISO 5211 mounting base ສໍາລັບ pneumatic ຫຼື actuators ໄຟຟ້າ. ການຕັ້ງຄ່າ 2000WOG ສາມາດໃຊ້ໄດ້ສໍາລັບການບໍລິການນ້ໍາ, ນ້ໍາມັນແລະອາຍແກັສພາຍໃນຄວາມກົດດັນແລະອຸນຫະພູມທີ່ກໍານົດໄວ້. Shangtai ຜະລິດປ່ຽງໃນ Wenzhou, ຈີນ, ມີທາງເລືອກໃນການວັດສະດຸແລະອົງປະກອບຕາມເງື່ອນໄຂການດໍາເນີນງານທີ່ກໍານົດໄວ້.
Shangtai 3PC Ball Valve 2000WOG ກັບ ISO 5211 Base ສໍາລັບ Actuator ເປັນປ່ຽງບານສະແຕນເລດສາມຊິ້ນອອກແບບມາສໍາລັບການບໍລິການເປີດປິດດ້ວຍມືຫຼືອັດຕະໂນມັດ. ປ່ຽງໃຊ້ຕົວເຄື່ອງສະແຕນເລດ 316, ບານແລະລໍາຕົ້ນ, ມີຖານຍຶດຕິດ ISO 5211 ສໍາລັບການຕິດຕັ້ງຕົວກະຕຸ້ນ. ມັນມີຢູ່ໃນ NPT ແລະ BSP ການເຊື່ອມຕໍ່ threaded ແລະສາມາດໄດ້ຮັບການ configured ສໍາລັບສື່ມວນຊົນອຸດສາຫະກໍາທີ່ແຕກຕ່າງກັນແລະສະພາບການດໍາເນີນງານ.
ຂະໜາດຫຼັກ
| ຂະໜາດ | 1/4 ນິ້ວ - 6 ນິ້ວ |
| ຫ້ອງຮຽນຄວາມກົດດັນ | CL800 |
| ມາດຕະຖານກະທູ້ | NPT, BSP |
| ຄວາມກົດດັນສູງສຸດ | 1975PSI |
| ມາດຕະຖານການອອກແບບແລະການຜະລິດ | ISO 17292/API608 |
| ການທົດສອບແລະການກວດກາ | API598 |
| ລະດັບຄວາມກົດດັນ - ອຸນຫະພູມ | ASME B16.34 |
| ຊ່ວງອຸນຫະພູມ | -25 ℃ ~ 150 ℃ |
| ວັດສະດຸຂອງຮ່າງກາຍ | ASTM A351 CF8M (316) |
| ວັດສະດຸບານ | ASTM A182 F316 |
| ວັດສະດຸລໍາຕົ້ນ | ASTM A182 F316 |
| ວັດສະດຸບ່ອນນັ່ງ | RPTFE(PTFE+15%fv) |
| ທາງເລືອກ | ວັດສະດຸອື່ນໆແມ່ນມີໃຫ້ຕາມການຮ້ອງຂໍ. |
| ບໍ່ | NAME | ເມຕຣິກ |
| 1 | ຮ່າງກາຍ | CF8M |
| 2 | ໝວກ | CF8M |
| 3 | ບ່ອນນັ່ງ | RPTFE |
| 4 | ບານ | 316 |
| 5 | ລຳ | 316 |
| 6 | Thrust Washer | PTFE |
| 7 | O-RING | ວີຕັນ |
| 8 | ການຫຸ້ມຫໍ່ | PTFE |
| 9 | ຕ່ອມຫຸ້ມຫໍ່ | 304 |
| 10 | ການຊອກຫາຊິ້ນສ່ວນ | 304 |
| 11 | ໂບ | 304 |
| 12 | ໝາກນັດ | 304 |
| 13 | ຈັບ | 201 |
| 14 | ໂບ | 304 |
| 15 | ໝາກນັດ | 304 |

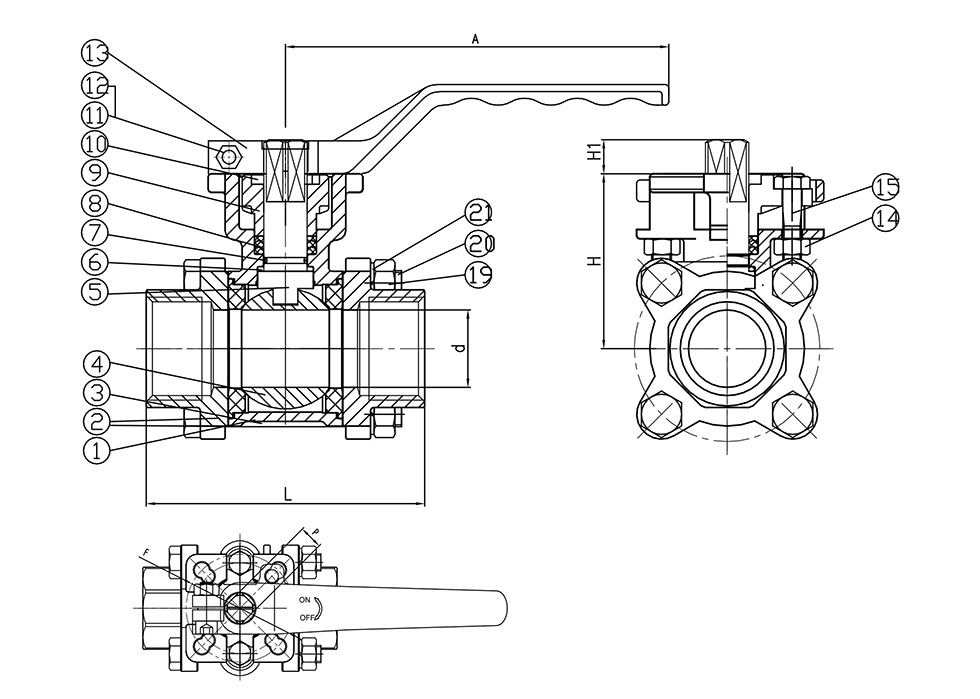

ຂະໜາດທົ່ວໄປ:
| ຂະໜາດ | DN | Ø ງ | L | H | H1 | A | E | F | P | ນ້ຳໜັກ |
| 1/2" | 15 | 15 | 75 | 50 | 10 | 176 | 42 | F03/04 | 9*9 | 0.904 |
| 3/4" | 20 | 20 | 86 | 55 | 10 | 176 | 42 | F03/04 | 9*9 | 1.171 |
| 1" | 25 | 25 | 92 | 57 | 12 | 203 | 42 | F03/04 | 11*11 | 1.775 |
| 11/4" | 32 | 32 | 106 | 65.5 | 12 | 203 | 50 | F04/05 | 11*11 | 2.708 |
| 11/2" | 40 | 38 | 122 | 78 | 15.5 | 256 | 68 | F05/07 | 14*14 | 4.294 |
| 2" | 50 | 49 | 140 | 88.5 | 15.5 | 256 | 68 | F05/07 | 14*14 | 6.767 |
ການຕິດຕັ້ງຕົວກະຕຸ້ນ
3PC Ball Valve 2000WOG ກັບ ISO 5211 Base ສໍາລັບ Actuator ໄດ້ຖືກຕັ້ງຄ່າດ້ວຍຖານຍຶດຕິດ ISO 5211 ສໍາລັບການຕິດຕັ້ງ actuator. ຂະຫນາດການຕິດຕັ້ງທີ່ສະແດງຢູ່ໃນຕາຕະລາງຂະຫນາດທົ່ວໄປ, ລວມທັງ F ແລະ P, ສາມາດຖືກນໍາໃຊ້ໃນເວລາທີ່ກວດສອບຄວາມເຂົ້າກັນໄດ້ຂອງຕົວກະຕຸ້ນ. ຕົວກະຕຸ້ນທີ່ຕ້ອງການຄວນໄດ້ຮັບການຄັດເລືອກຕາມຂະຫນາດປ່ຽງ, ແຮງບິດປະຕິບັດງານແລະຄວາມຕ້ອງການຂອງລະບົບ.
ຮ່າງກາຍສາມຊິ້ນສະຫນອງການເຂົ້າເຖິງອົງປະກອບປ່ຽງພາຍໃນໃນເວລາທີ່ການກວດສອບຫຼືການທົດແທນແມ່ນຕ້ອງການ. ການກໍ່ສ້າງສະແຕນເລດແລະການຕັ້ງຄ່າບ່ອນນັ່ງ RPTFE ສາມາດເລືອກສໍາລັບສື່ອຸດສາຫະກໍາທີ່ເຂົ້າກັນໄດ້ແລະເງື່ອນໄຂການດໍາເນີນງານ.
ຄໍາຮ້ອງສະຫມັກ
ປ່ຽງນີ້ສາມາດຖືກນໍາໃຊ້ສໍາລັບການເປີດ-ປິດການຄວບຄຸມນ້ໍາໃນລະບົບທໍ່ອຸດສາຫະກໍາ, ລວມທັງການບໍາບັດນ້ໍາ, ການບໍລິການນ້ໍາມັນແລະອາຍແກັສ, ການປຸງແຕ່ງສານເຄມີ, ອາກາດບີບອັດ, skids ອຸປະກອນແລະທໍ່ຂະບວນການທົ່ວໄປ. ຄວາມເຂົ້າກັນໄດ້ຂອງສື່ຄວນໄດ້ຮັບການຢືນຢັນຈາກຮ່າງກາຍ, ບ່ອນນັ່ງແລະວັດສະດຸປະທັບຕາກ່ອນທີ່ຈະເລືອກ.
ສໍາລັບລະບົບອັດຕະໂນມັດ, 3PC Ball Valve 2000WOG ກັບ ISO 5211 Base ສໍາລັບ Actuator ສາມາດຈັບຄູ່ກັບເຄື່ອງກະຕຸ້ນ pneumatic ຫຼືໄຟຟ້າທີ່ເຫມາະສົມຕາມວິທີການຄວບຄຸມທີ່ຕ້ອງການແລະແຮງບິດປະຕິບັດງານ.
ຂໍ້ຄວນລະວັງສໍາລັບການນໍາໃຊ້
1. ຢືນຢັນວ່າຄວາມດັນຂອງວາວແລະລະດັບອຸນຫະພູມແມ່ນເຫມາະສົມສໍາລັບສະພາບການເຮັດວຽກຕົວຈິງກ່ອນທີ່ຈະຕິດຕັ້ງ.
2. ກວດເບິ່ງຂະຫນາດແລະຕົວເຊື່ອມຕໍ່ຕົວກະຕຸ້ນກ່ອນທີ່ຈະເລືອກຕົວກະຕຸ້ນ.
3. ເລືອກບ່ອນນັ່ງປ່ຽງ, ປະທັບຕາແລະອົງປະກອບ wetted ອື່ນໆຕາມຂະຫນາດກາງທີ່ເຮັດວຽກແລະອຸນຫະພູມ.
4. ຫຼີກເວັ້ນການຜົນກະທົບຫຼືແຮງພາຍນອກຫຼາຍເກີນໄປກ່ຽວກັບຮ່າງກາຍປ່ຽງ, ຈັບແລະການເຊື່ອມຕໍ່ threaded.
5. ການຕິດຕັ້ງ, ການຕິດຕັ້ງ actuator ແລະການບໍາລຸງຮັກສາຄວນໄດ້ຮັບການປະຕິບັດຕາມຂັ້ນຕອນການປ່ຽງແລະທໍ່ທີ່ໃຊ້ໄດ້.
ການຂົນສົ່ງ & ການຫຸ້ມຫໍ່
ປ່ຽງແມ່ນບັນຈຸຢູ່ໃນກ່ອງ corrugated ແລະກໍລະນີໄມ້ອັດສໍາລັບການຂົນສົ່ງສົ່ງອອກ. ຂໍ້ກໍານົດການຫຸ້ມຫໍ່ສາມາດປັບໄດ້ຕາມຂະຫນາດວາວ, ຈໍານວນຄໍາສັ່ງແລະຄວາມຕ້ອງການການຂົນສົ່ງ.
FAQ
1. ຄວາມກົດດັນການເຮັດວຽກສູງສຸດຂອງ 3PC Ball Valve 2000WOG ກັບ ISO 5211 Base ສໍາລັບ Actuator ແມ່ນຫຍັງ?
ຄວາມກົດດັນສູງສຸດທີ່ລະບຸໄວ້ແມ່ນ 1975 PSI. ຄວາມກົດດັນການເຮັດວຽກທີ່ອະນຸຍາດຄວນໄດ້ຮັບການຢືນຢັນໂດຍອີງຕາມຂະຫນາດວາວ, ອຸນຫະພູມ, ຂະຫນາດກາງແລະລະດັບຄວາມກົດດັນ - ອຸນຫະພູມທີ່ໃຊ້ໄດ້.
2. ຈຸດປະສົງຂອງພື້ນຖານ ISO 5211 ແມ່ນຫຍັງ?
ພື້ນຖານ ISO 5211 ສະຫນອງການໂຕ້ຕອບການຕິດຕັ້ງຕົວກະຕຸ້ນທີ່ໄດ້ມາດຕະຖານ. ຂະຫນາດຕົວກະຕຸ້ນແລະຂະຫນາດຂອງການຕິດຕັ້ງຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບຂະຫນາດ F ແລະ P ຂອງວາວກ່ອນທີ່ຈະຕິດຕັ້ງ.
3. ວັດສະດຸໃດທີ່ໃຊ້ສໍາລັບປ່ຽງ?
ການຕັ້ງຄ່າຕົ້ນຕໍໃຊ້ CF8M ສໍາລັບຮ່າງກາຍແລະຫມວກ, 316 ສໍາລັບບານແລະລໍາຕົ້ນ, RPTFE ສໍາລັບບ່ອນນັ່ງ, ແລະ PTFE, Viton ແລະ 304 ສະແຕນເລດສໍາລັບອົງປະກອບອື່ນໆທີ່ລະບຸໄວ້.
4. ປ່ຽງສາມາດຖືກນໍາໃຊ້ກັບເຄື່ອງກະຕຸ້ນ pneumatic ຫຼືໄຟຟ້າ?
ແມ່ນແລ້ວ. ປ່ຽງສາມາດຖືກຕັ້ງຄ່າສໍາລັບການປະຕິບັດງານຂອງຕົວກະຕຸ້ນ. ຕົວກະຕຸ້ນຄວນໄດ້ຮັບການຄັດເລືອກຕາມຂະຫນາດປ່ຽງ, ແຮງບິດປະຕິບັດງານ, ການໂຕ້ຕອບຂອງການຕິດຕັ້ງແລະຄວາມຕ້ອງການຄວບຄຸມ.
5. ມາດຕະຖານການເຊື່ອມຕໍ່ແມ່ນຫຍັງ?
ຕົວເລືອກການເຊື່ອມຕໍ່ທີ່ລະບຸໄວ້ແມ່ນ NPT ແລະ BSP threaded ends. ການເຊື່ອມຕໍ່ທີ່ກ່ຽວຂ້ອງຄວນໄດ້ຮັບການຢືນຢັນເມື່ອສັ່ງ.
6. ສາມາດສະໜອງວັດສະດຸອື່ນໄດ້ບໍ?
ແມ່ນແລ້ວ. ວັດສະດຸອື່ນໆສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍ, ຂຶ້ນກັບຄວາມກົດດັນທີ່ຕ້ອງການ, ອຸນຫະພູມ, ຂະຫນາດກາງແລະການຕັ້ງຄ່າອົງປະກອບ.
