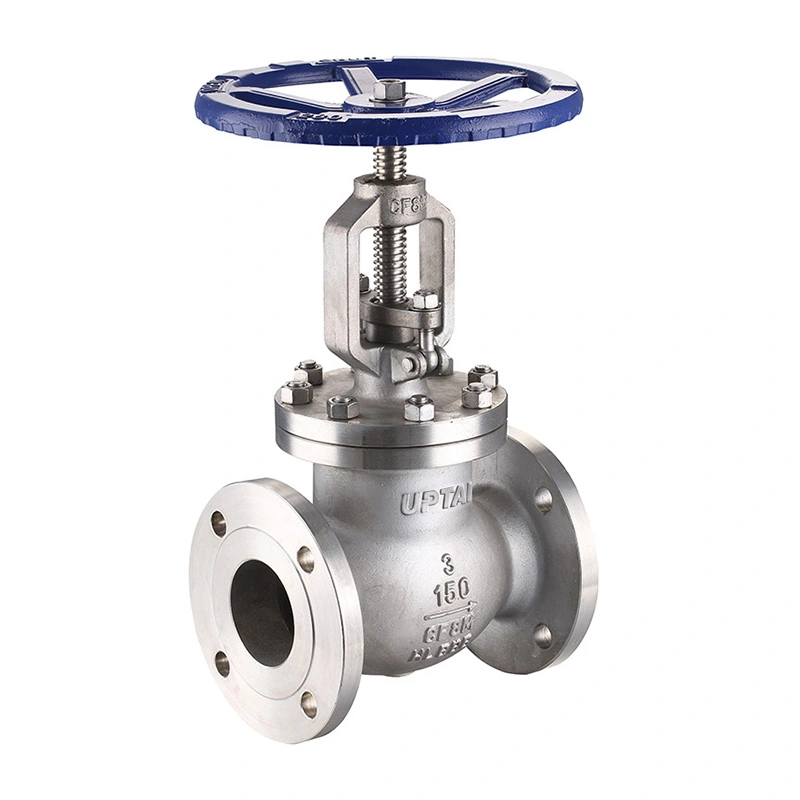

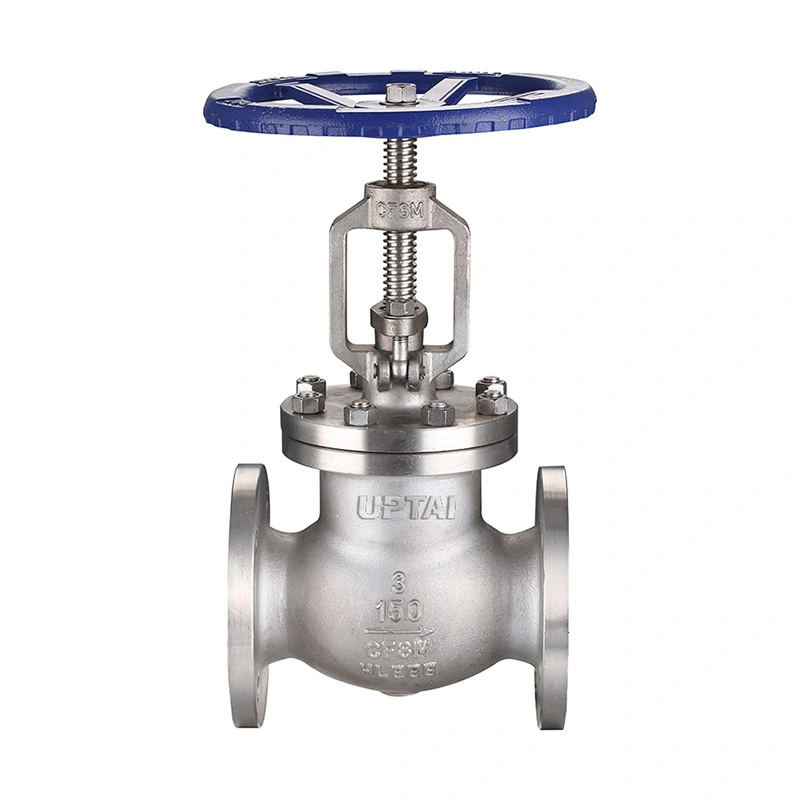

ANSI Standard Flanged Globe Valve

ANSI Standard Flanged Globe Valve ເປັນປ່ຽງໂລກສະແຕນເລດ Class 150 ສໍາລັບທໍ່ອຸດສາຫະກໍາທີ່ຕ້ອງຄວບຄຸມການໄຫຼແລະການປິດ. ແຜ່ນດິດຂອງມັນເຄື່ອນຍ້າຍໄປຂ້າງຫນ້າແລະຫ່າງຈາກບ່ອນນັ່ງເພື່ອປ່ຽນພື້ນທີ່ການໄຫຼ, ເຮັດໃຫ້ປ່ຽງທີ່ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການປັບການໄຫຼທີ່ມີການຄວບຄຸມຫຼາຍກ່ວາປ່ຽງແຍກແບບງ່າຍດາຍ.

Shangtai ສະຫນອງປ່ຽງນີ້ດ້ວຍປາຍ flanged ທີ່ເຂົ້າກັນໄດ້ RF ແລະການດໍາເນີນງານດ້ວຍມື. ການ​ຕັ້ງ​ຄ່າ​ທີ່​ມີ​ຢູ່​ປະ​ກອບ​ມີ CF8/CF8M ຮ່າງ​ກາຍ​ແລະ​ອຸ​ປະ​ກອນ​ແຜ່ນ​, F304/F316 ລໍາ​, ແລະ​ທາງ​ເລືອກ​ທີ່​ນັ່ງ​ທີ່​ລະ​ບຸ​ໄວ້​. ປ່ຽງມີຢູ່ໃນຂະຫນາດຈາກ 2 "ຫາ 18" ສໍາລັບທໍ່ອຸດສາຫະກໍາແລະອຸປະກອນຂະບວນການ.

ຂະໜາດຫຼັກ

ການອອກແບບວາວ

ແຜ່ນ ແລະ ບ່ອນນັ່ງ

ແຜ່ນເຄື່ອນທີ່ໄປຕາມແກນປ່ຽງແລະປິດກັບບ່ອນນັ່ງເພື່ອຢຸດການໄຫຼ. ການຍົກແຜ່ນເພີ່ມການໄຫຼເຂົ້າ, ໃນຂະນະທີ່ຫຼຸດລົງມັນຫຼຸດລົງຫຼືປິດ passage. ການເຄື່ອນໄຫວເສັ້ນນີ້ອະນຸຍາດໃຫ້ໃຊ້ປ່ຽງສໍາລັບທັງ throttling ແລະ shut-off ບໍລິການ.

ວັດສະດຸສະແຕນເລດ

ຮ່າງກາຍແລະແຜ່ນມີຢູ່ໃນ ASTM A351 CF8 ຫຼື CF8M. ຕົວເລືອກລໍາປະກອບມີ ASTM A182 F304 ແລະ F316. ວັດສະດຸບ່ອນນັ່ງທີ່ລະບຸໄວ້ແມ່ນ ASTM A182 F304 ແລະ ASTM A351 CF8M ກັບ Stellite 6. ການປະສົມປະສານວັດສະດຸທີ່ເລືອກຄວນກົງກັບອຸນຫະພູມຂະຫນາດກາງແລະການດໍາເນີນງານ.

ການ​ດໍາ​ເນີນ​ງານ Handwheel​

handwheel ສະຫນອງການຄວບຄຸມຄູ່ມືຂອງຕໍາແຫນ່ງແຜ່ນ. ປ່ຽງສາມາດເປີດ, ປິດຫຼືປັບເປັນຕໍາແຫນ່ງກາງຕາມຄວາມຕ້ອງການຂອງຂະບວນການ. ຖ້າ handwheel ກາຍເປັນຄວາມຫຍຸ້ງຍາກໃນການດໍາເນີນງານ, ປ່ຽງບໍ່ຄວນຖືກບັງຄັບ.

ການເຊື່ອມຕໍ່ Flanged

ປ່ຽງໃຊ້ປາຍ flanged ທີ່ເຂົ້າກັນໄດ້ RF ສໍາລັບການເຊື່ອມຕໍ່ກັບ flanges ທໍ່ທີ່ກົງກັນ. ມາດຕະຖານການເຊື່ອມຕໍ່ທີ່ລະບຸໄວ້ແມ່ນ ASME B16.5, ໃນຂະນະທີ່ຂະຫນາດຫນ້າຕໍ່ຫນ້າປະຕິບັດຕາມຄວາມຕ້ອງການ ASME B16.10 ທີ່ລະບຸໄວ້.

ການຕິດຕັ້ງ flanged ອະນຸຍາດໃຫ້ປ່ຽງອອກຈາກທໍ່ໂດຍບໍ່ມີການຕັດທໍ່. ກ່ອນທີ່ຈະຕິດຕັ້ງ, ໃຫ້ກວດເບິ່ງຂະຫນາດຂອງຫນ້າແປນ, ລະດັບຄວາມກົດດັນ, gasket, bolting ແລະຂະຫນາດຂອງໃບຫນ້າ. ທໍ່ທໍ່ຄວນຖືກສອດຄ່ອງຢ່າງຖືກຕ້ອງເພື່ອຫຼີກເວັ້ນການວາງເຄື່ອງກົນຈັກຫຼາຍເກີນໄປໃສ່ປ່ຽງ.

ຄວາມກົດດັນແລະອຸນຫະພູມ

ປ່ຽງແມ່ນຖືກກໍານົດເປັນ CL150 ທີ່ມີຄວາມກົດດັນການເຮັດວຽກສູງສຸດຂອງ 285 PSI. ລະດັບຄວາມກົດດັນ - ອຸນຫະພູມແຕກຕ່າງກັນກັບວັດສະດຸແລະອຸນຫະພູມການດໍາເນີນງານ, ດັ່ງນັ້ນເງື່ອນໄຂການບໍລິການຕົວຈິງຕ້ອງໄດ້ຮັບການພິຈາລະນາໃນເວລາເລືອກປ່ຽງ.

ຊ່ວງອຸນຫະພູມທີ່ລະບຸໄວ້ແມ່ນ -29°C ຫາ +120°C. ບ່ອນນັ່ງແລະອົງປະກອບປະທັບຕາອື່ນໆແມ່ນມີຄວາມສໍາຄັນໂດຍສະເພາະໃນເວລາທີ່ປ່ຽງຖືກນໍາໃຊ້ຢູ່ໃກ້ກັບຂອບເຂດຈໍາກັດຂອງອຸນຫະພູມ.

ສໍາລັບອາຍແກັສ, ນ້ໍາຮ້ອນ, ນ້ໍາມັນ, ອາຍແກັສແລະການບໍລິການເຄມີ, ອຸນຫະພູມປານກາງ, ຄວາມກົດດັນແລະຄວາມເຂົ້າກັນໄດ້ຂອງວັດສະດຸຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບການຕັ້ງຄ່າວາວທີ່ເລືອກ.

ບໍລິການ NACE

ຂໍ້ມູນຈໍາເພາະປະກອບມີ NACE MR0175 / ISO 15156. ບ່ອນທີ່ປ່ຽງແມ່ນມີຈຸດປະສົງສໍາລັບຄໍາຮ້ອງສະຫມັກການບໍລິການສົ້ມ, ຊັ້ນຮຽນທີວັດສະດຸແລະຂໍ້ກໍານົດ NACE ທີ່ໃຊ້ໄດ້ຕ້ອງກົງກັບເງື່ອນໄຂການບໍລິການຕົວຈິງ.

ສໍາລັບຄໍາຮ້ອງສະຫມັກດັ່ງກ່າວ, ຂໍ້ກໍານົດຂອງໂຄງການອາດຈະກໍານົດຂໍ້ກໍານົດສໍາລັບສະພາບວັດສະດຸ, ຄວາມແຂງ, ການກວດສອບແລະເອກະສານສະຫນັບສະຫນູນ.

ຄໍາຮ້ອງສະຫມັກ

ໄອນ້ໍາ ແລະສາຍປະໂຫຍດ:ໃຊ້ສໍາລັບການປັບການໄຫຼແລະການປິດໃນໄອນ້ໍາທີ່ເຂົ້າກັນໄດ້, condensate ແລະທໍ່ນ້ໍາຜົນປະໂຫຍດ.

ນ້ຳມັນ ແລະ ແກັສ:ໃຊ້ໃນຂະບວນການແລະສາຍຜົນປະໂຫຍດທີ່ຕ້ອງການການຄວບຄຸມການໄຫຼເຂົ້າດ້ວຍຕົນເອງຫຼືການໂດດດ່ຽວ.

ລະບົບປິໂຕເຄມີ:ເຫມາະສໍາລັບນ້ໍາມັນ, ອາຍແກັສແລະນ້ໍາຂະບວນການທີ່ເຂົ້າກັນໄດ້ທີ່ຕ້ອງການການປິດຫຼືປິດ.

ການປິ່ນປົວນ້ໍາ:ນໍາໃຊ້ໃນຂະບວນການແລະທໍ່ຜົນປະໂຫຍດສໍາລັບການຄວບຄຸມນ້ໍາທີ່ເຂົ້າກັນໄດ້ແລະສື່ຂອງແຫຼວ.

ການຜະລິດພະລັງງານ:ໃຊ້ໄດ້ກັບທໍ່ອຸປະກອນຊ່ວຍ ແລະອຸປະກອນທີ່ເລືອກພາຍໃນລະດັບຄວາມກົດດັນ ແລະອຸນຫະພູມທີ່ກຳນົດໄວ້.

ທໍ່ອຸດສາຫະກໍາທົ່ວໄປ:ໃຊ້ໃນອຸປະກອນຂະບວນການ, ລະບົບປັ໊ມແລະທໍ່ອື່ນໆທີ່ຕ້ອງການການປັບການໄຫຼຂອງຄູ່ມື.

ການຄັດເລືອກແລະການຕິດຕັ້ງ

ການຄັດເລືອກວາວເລີ່ມຕົ້ນດ້ວຍຂະຫນາດທໍ່, ລະດັບຄວາມກົດດັນ, ຂະຫນາດກາງ, ຄວາມກົດດັນປະຕິບັດງານແລະອຸນຫະພູມ. ຫຼັງຈາກນັ້ນ, ແຜ່ນ, ແຜ່ນ, ລໍາຕົ້ນແລະວັດສະດຸທີ່ນັ່ງໄດ້ຖືກເລືອກຕາມເງື່ອນໄຂການບໍລິການ.

ສໍາລັບການນໍາໃຊ້ການທົດແທນ, ຂະຫນາດວາວທີ່ມີຢູ່ແລ້ວ, ຂະຫນາດຂອງ flange, ຄວາມຍາວຂອງໃບຫນ້າແລະການຈັດລຽງການດໍາເນີນງານຄວນໄດ້ຮັບການປຽບທຽບກັບປ່ຽງໃຫມ່ກ່ອນທີ່ຈະສັ່ງ.

ໃນ​ລະ​ຫວ່າງ​ການ​ຕິດ​ຕັ້ງ, ຮັກ​ສາ​ຫນ້າ​ແປນ​ທໍາ​ຄວາມ​ສະ​ອາດ​ແລະ​ການ​ນໍາ​ໃຊ້ gasket ແລະ bolting ທີ່​ກໍາ​ນົດ​ໄວ້. ຫຼັງຈາກປ່ຽງໄດ້ຖືກຕິດຕັ້ງ, ກວດເບິ່ງການດໍາເນີນງານຂອງ handwheel ແລະຢືນຢັນວ່າແຜ່ນສາມາດເດີນທາງຜ່ານຂອບເຂດເຕັມຂອງມັນໂດຍບໍ່ມີການຕໍ່ຕ້ານຜິດປົກກະຕິ.

ການທົດສອບແລະການກວດກາ

ການກວດກາວັດສະດຸ

ຮ່າງ​ກາຍ​ແລະ​ອຸ​ປະ​ກອນ​ການ trim ແມ່ນ​ໄດ້​ກວດ​ສອບ​ກັບ​ຊັ້ນ​ຮຽນ​ທີ​ທີ່​ກໍາ​ນົດ​ໄວ້​ແລະ​ຂໍ້​ມູນ​ຄໍາ​ສັ່ງ​. ບັນທຶກວັດສະດຸສາມາດສະໜອງໄດ້ເມື່ອຕ້ອງການ.

ການກວດສອບມິຕິ

ຂະຫນາດຂອງໃບຫນ້າ, ຂະຫນາດຂອງຫນ້າແປນແລະຂະຫນາດເຄື່ອງຈັກທີ່ສໍາຄັນອື່ນໆແມ່ນໄດ້ຖືກກວດກາຕໍ່ກັບຂໍ້ກໍານົດຂອງຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ.

ການທົດສອບຄວາມກົດດັນແລະບ່ອນນັ່ງ

ການທົດສອບ Shell ແລະບ່ອນນັ່ງແມ່ນດໍາເນີນໄປຕາມຂໍ້ກໍານົດການກວດກາທີ່ກໍານົດໄວ້. ຜົນການທົດສອບແລະເງື່ອນໄຂການຍອມຮັບສາມາດຖືກບັນທຶກໄວ້ຕາມຄວາມຕ້ອງການຄໍາສັ່ງ.

ການກວດກາຄັ້ງສຸດທ້າຍ

ກ່ອນທີ່ຈະຂົນສົ່ງ, ປ່ຽງໄດ້ຖືກກວດສອບສະພາບຮ່າງກາຍ, ດ້ານຫນ້າແປນ, ການດໍາເນີນງານຂອງມື, ເຄື່ອງຫມາຍການກໍານົດແລະການປະກອບໂດຍລວມ.

ການຫຸ້ມຫໍ່

ໃບຫນ້າແປນແລະຫນ້າເຊື່ອມຕໍ່ອື່ນໆແມ່ນປ້ອງກັນກ່ອນທີ່ຈະຫຸ້ມຫໍ່. ປ່ຽງແມ່ນບັນຈຸຕາມຂະຫນາດແລະວິທີການຂົນສົ່ງເພື່ອຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ຜົນກະທົບແລະການປົນເປື້ອນໃນລະຫວ່າງການຂົນສົ່ງ.

ການຫຸ້ມຫໍ່ສົ່ງອອກສາມາດປະກອບມີ cartons, ອຸປະກອນປ້ອງກັນແລະກໍລະນີໄມ້ອັດຕາມຂະຫນາດວາວແລະຄວາມຕ້ອງການການຂົນສົ່ງ. ເຄື່ອງຫມາຍຜະລິດຕະພັນແລະເອກະສານການຂົນສົ່ງສາມາດກະກຽມຕາມຄໍາສັ່ງ.

FAQ

Q1: ANSI Standard Flanged Globe Valve ໃຊ້ສໍາລັບຫຍັງ?

ANSI Standard Flanged Globe Valve ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມແລະປິດນ້ໍາທີ່ເຂົ້າກັນໄດ້ໃນທໍ່ອຸດສາຫະກໍາ. ການອອກແບບແຜ່ນແລະບ່ອນນັ່ງອະນຸຍາດໃຫ້ມີການປັບ passage ການໄຫຼໃນລະຫວ່າງການປະຕິບັດງານ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການຄວບຄຸມການໄຫຼ.

Q2: ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງວາວໂລກແລະປ່ຽງປະຕູ?

ປ່ຽງໂລກໃຊ້ແຜ່ນທີ່ເຄື່ອນທີ່ໄປຫາບ່ອນນັ່ງ ແລະຖືກໃຊ້ທົ່ວໄປສຳລັບການປັບການບີບອັດແລະການໄຫຼ. ປ່ຽງປະຕູຈະຍ້າຍປະຕູອອກໄປຈາກເສັ້ນທາງໄຫຼ ແລະໂດຍທົ່ວໄປແລ້ວແມ່ນໃຊ້ສໍາລັບການໂດດດ່ຽວຫຼາຍກວ່າການປິດກັ້ນຢ່າງຕໍ່ເນື່ອງ.

Q3: ເປັນຫຍັງປາຍ flanged ຖືກນໍາໃຊ້ໃນວາວນີ້?

ປາຍ flanged ສະຫນອງການເຊື່ອມຕໍ່ bolted ກັບທໍ່ແລະອະນຸຍາດໃຫ້ປ່ຽງທີ່ຈະອອກສໍາລັບການບໍາລຸງຮັກສາໂດຍບໍ່ມີການຕັດທໍ່. ພວກມັນຖືກ ນຳ ໃຊ້ທົ່ວໄປໃນລະບົບທໍ່ອຸດສາຫະ ກຳ ທີ່ຕ້ອງມີຂະ ໜາດ ມາດຕະຖານ.

Q4: ມີວັດສະດຸໃດແດ່?

ການຕັ້ງຄ່າທີ່ລະບຸໄວ້ປະກອບມີ CF8/CF8M ສໍາລັບຮ່າງກາຍແລະແຜ່ນ, F304/F316 ສໍາລັບລໍາຕົ້ນ, ແລະທາງເລືອກວັດສະດຸບ່ອນນັ່ງທີ່ລະບຸໄວ້. ວັດສະດຸອື່ນໆສາມາດພິຈາລະນາຕາມຂະຫນາດກາງແລະອຸນຫະພູມ.

Q5: ສາມາດໃຊ້ປ່ຽງໄດ້ບໍ?

ແມ່ນແລ້ວ, ສະຫນອງຄວາມກົດດັນ, ອຸນຫະພູມແລະການຕັ້ງຄ່າວັດສະດຸແມ່ນຢູ່ໃນຂອບເຂດຈໍາກັດການດໍາເນີນງານທີ່ລະບຸໄວ້. ບ່ອນນັ່ງແລະອຸປະກອນການປະທັບຕາຄວນໄດ້ຮັບການກວດກາເບິ່ງສະພາບອາຍນ້ໍາຕົວຈິງ.

Q6: ຂໍ້ມູນໃດທີ່ຕ້ອງການເພື່ອເລືອກປ່ຽງທີ່ຖືກຕ້ອງ?

ຂໍ້​ມູນ​ທີ່​ສໍາ​ຄັນ​ປະ​ກອບ​ມີ​ຂະ​ຫນາດ​ທໍ່​, ລະ​ດັບ​ຄວາມ​ກົດ​ດັນ​, ມາດ​ຕະ​ຖານ flange​, ຂະ​ຫນາດ​ກາງ​, ຄວາມ​ກົດ​ດັນ​ປະ​ຕິ​ບັດ​ການ​, ອຸນ​ຫະ​ພູມ​, ຄວາມ​ຕ້ອງ​ການ​ອຸ​ປະ​ກອນ​ການ​ແລະ​ຂໍ້​ກໍາ​ນົດ NACE ຫຼື​ໂຄງ​ການ​ສະ​ເພາະ​ໃດ​ຫນຶ່ງ​.

Q7: ຄວນຮັກສາປ່ຽງແນວໃດ?

ກວດເບິ່ງ handwheel, ລໍາຕົ້ນ, ພື້ນທີ່ບັນຈຸ, ການເຊື່ອມຕໍ່ flange ແລະສະພາບຂອງການຜະນຶກໃນລະຫວ່າງການບໍາລຸງຮັກສາເປັນປົກກະຕິ. ຖ້າການຮົ່ວໄຫຼຫຼືຄວາມຕ້ານທານການເຮັດວຽກຜິດປົກກະຕິເກີດຂື້ນ, ແຍກແລະ depressurize ທໍ່ກ່ອນທີ່ຈະກວດກາ.
