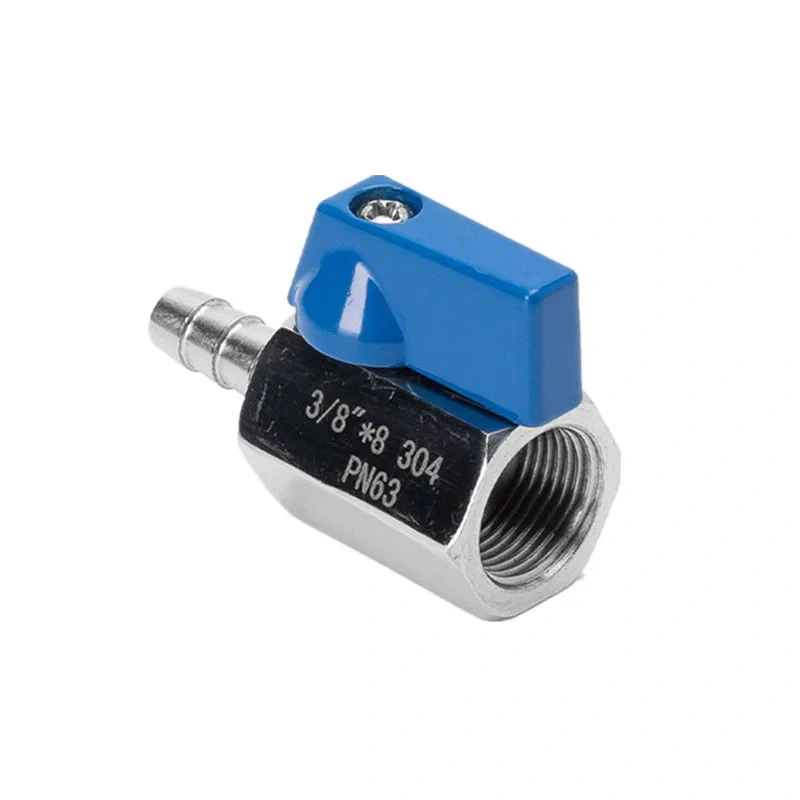

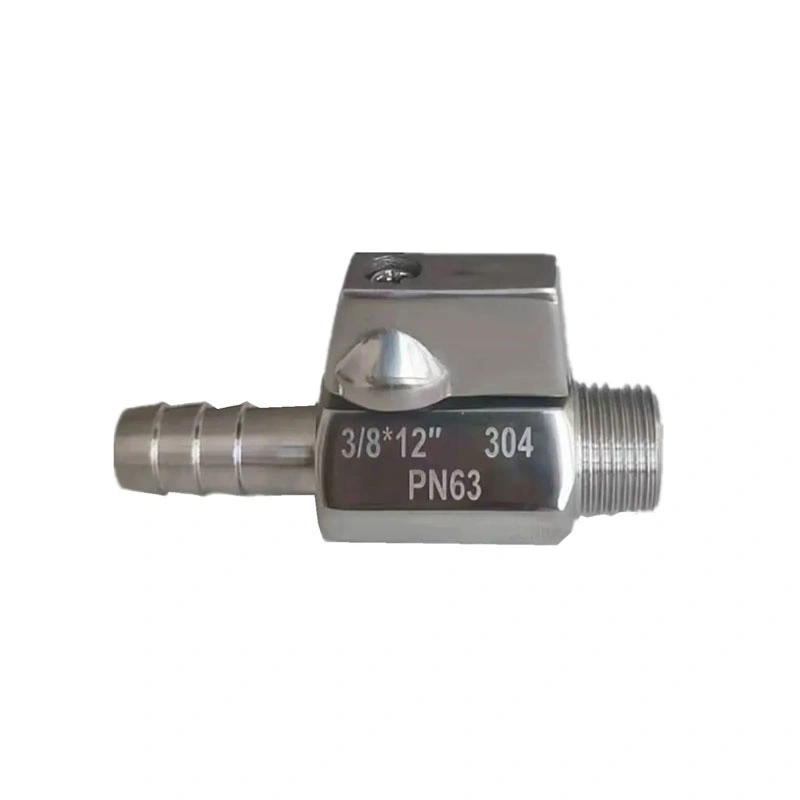

ທໍ່ຫົວນົມສະແຕນເລດທໍ່ຫົວນົມ Mini Ball Valve

ສາຍຂອງນ້ໍາທີ່ຫນາແຫນ້ນມັກຈະຕ້ອງການປ່ຽງທີ່ສາມາດເຊື່ອມຕໍ່ທໍ່ threaded ແລະທໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນພາຍໃນພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ. ທໍ່ຫົວນົມສະແຕນເລດທີ່ມີທໍ່ຫົວນົມ Mini Ball Valve ປະສົມປະສານຫົວນົມ threaded ກັບການເຊື່ອມຕໍ່ທໍ່ຢູ່ໃນການປະກອບຫນຶ່ງ, ສະຫນອງການຄວບຄຸມການເປີດ / ປິດສະດວກໂດຍຜ່ານກົນໄກການດໍາເນີນງານໄຕມາດ. ການຕັ້ງຄ່າທີ່ຫນາແຫນ້ນຂອງມັນແມ່ນເຫມາະສົມສໍາລັບອຸປະກອນແລະການວາງທໍ່ທີ່ພື້ນທີ່ຖືກຈໍາກັດ.

ຂະໜາດຫຼັກ

ໂຄງສ້າງຜະລິດຕະພັນແລະຄຸນສົມບັດ

ການເຊື່ອມຕໍ່ກະທູ້ແລະທໍ່

ປ່ຽງໄດ້ສົມທົບການເຊື່ອມຕໍ່ເປັນກະທູ້ກັບຫົວນົມທໍ່ຢູ່ໃນການປະກອບຫນາແຫນ້ນຫນຶ່ງ. ດ້ານກະທູ້ສາມາດເຊື່ອມຕໍ່ກັບອົງປະກອບທໍ່ NPT ຫຼື BSP ທີ່ເຂົ້າກັນໄດ້, ໃນຂະນະທີ່ດ້ານຂອງຫົວນົມມີຈຸດປະສົງສໍາລັບທໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ເຫມາະສົມແລະການຈັດການ clamp. ທໍ່ພາຍໃນເສັ້ນຜ່າສູນກາງແລະຂະຫນາດເຊື່ອມຕໍ່ຄວນໄດ້ຮັບການຢືນຢັນກ່ອນທີ່ຈະຕິດຕັ້ງ.

316 ການກໍ່ສ້າງສະແຕນເລດ

ຮ່າງກາຍຂອງວາວແມ່ນຖືກກໍານົດເປັນ ASTM A351 CF8M (316), ມີ ASTM A182 F316 ໃຊ້ສໍາລັບບານແລະລໍາຕົ້ນ. ການກໍ່ສ້າງສະແຕນເລດນີ້ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຄວາມເຂົ້າກັນໄດ້ຂອງວັດສະດຸແລະການຕໍ່ຕ້ານ corrosion ແມ່ນຕ້ອງການ. ຄວາມເຫມາະສົມທີ່ແທ້ຈິງແມ່ນຂຶ້ນກັບຂະຫນາດກາງທີ່ເຮັດວຽກ, ຄວາມເຂັ້ມຂົ້ນ, ອຸນຫະພູມແລະເງື່ອນໄຂການບໍລິການອື່ນໆ.

ປິດ-ປິດໄຕມາດ

ກົນໄກບານສະຫນອງການດໍາເນີນງານເປີດແລະປິດຮອບໄຕມາດ. ຕໍາແໜ່ງມືຈັບຊີ້ບອກສະຖານະການເຮັດວຽກຂອງປ່ຽງ, ອະນຸຍາດໃຫ້ປ່ຽງຖືກໃຊ້ສໍາລັບການແຍກເປີດ/ປິດຢ່າງກົງໄປກົງມາໃນລະບົບນໍ້າອັດລົມ. ປ່ຽງນີ້ມີຈຸດປະສົງສໍາລັບການປິດການບໍລິການແທນທີ່ຈະເປັນລະບຽບການໄຫຼທີ່ຊັດເຈນ.

ບ່ອນນັ່ງ RPTFE

ບ່ອນນັ່ງມາດຕະຖານແມ່ນ RPTFE (PTFE + 15%fv). ວັດສະດຸທີ່ນັ່ງຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບຂະຫນາດກາງຂອງຂະບວນການແລະອຸນຫະພູມການດໍາເນີນງານກ່ອນທີ່ຈະເລືອກ. ການປະສົມວັດສະດຸທີ່ແຕກຕ່າງກັນສາມາດຖືກພິຈາລະນາສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມເຂົ້າກັນໄດ້ຂອງສານເຄມີຫຼືອຸນຫະພູມສະເພາະ.

ການຄັດເລືອກການເຊື່ອມຕໍ່ກະທູ້ແລະທໍ່

NPT ແລະ BSP ແມ່ນມາດຕະຖານກະທູ້ທີ່ແຕກຕ່າງກັນແລະບໍ່ຄວນຖືກປະຕິບັດເປັນການແລກປ່ຽນກັນໄດ້. ກະທູ້ວາວຕ້ອງກົງກັບຄວາມສອດຄ່ອງຂອງການຫາຄູ່ຫຼືການເຊື່ອມຕໍ່ທໍ່. ເມື່ອເຊື່ອມຕໍ່ຫົວນົມທໍ່, ເລືອກທໍ່ທີ່ມີເສັ້ນຜ່າສູນກາງພາຍໃນທີ່ເຂົ້າກັນໄດ້ແລະນໍາໃຊ້ຕົວຍຶດຫຼືວິທີການເຊື່ອມຕໍ່ທີ່ເຫມາະສົມສໍາລັບເງື່ອນໄຂການເຮັດວຽກ.

ສໍາລັບອຸປະກອນທີ່ມີພື້ນທີ່ຈໍາກັດ, ກວດເບິ່ງຂະຫນາດຂອງປ່ຽງໂດຍລວມແລະຈັດການການເກັບກູ້ກ່ອນການຕິດຕັ້ງ. ທໍ່ຄວນຖືກສົ່ງຜ່ານໂດຍບໍ່ມີການບິດ, ບິດຫຼືການໂຫຼດຈາກພາຍນອກຫຼາຍເກີນໄປກ່ຽວກັບການເຊື່ອມຕໍ່ປ່ຽງ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ສະແຕນເລດທໍ່ຫົວນົມທໍ່ Mini Ball Valve ເຫມາະສໍາລັບສາຍນ້ໍາທີ່ຫນາແຫນ້ນທີ່ຕ້ອງການການເຊື່ອມຕໍ່ທໍ່ແລະການປິດດ້ວຍມື. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີ:

ສາຍທໍ່ນ້ຳປະປາ ແລະ ທໍ່ລະບາຍນ້ຳ

ອາກາດບີບອັດແລະອຸປະກອນ pneumatic

ອຸປະກອນການກັ່ນຕອງ, ຄວາມເຢັນແລະທໍາຄວາມສະອາດ

ການເຊື່ອມຕໍ່ປັ໊ມແລະທໍ່ລະບາຍນ້ໍາ

ການເກັບຕົວຢ່າງແລະອຸປະກອນຫ້ອງທົດລອງ

ລະບົບຊົນລະປະທານແລະການສີດພົ່ນ

ອຸປະກອນການຈັດການນ້ໍາອຸດສາຫະກໍາແສງສະຫວ່າງ

ການຕິດຕັ້ງແລະບໍາລຸງຮັກສາ

ກ່ອນທີ່ຈະຕິດຕັ້ງ, ຢືນຢັນຂະຫນາດວາວ, ປະເພດກະທູ້ NPT ຫຼື BSP, ຂະຫນາດການເຊື່ອມຕໍ່ທໍ່, ຄວາມກົດດັນການເຮັດວຽກແລະອຸນຫະພູມ. ເຮັດຄວາມສະອາດການເຊື່ອມຕໍ່ຫາຄູ່ແລະໃຫ້ແນ່ໃຈວ່າຫນ້າຜະນຶກແມ່ນບໍ່ມີຝຸ່ນຫຼືອະນຸພາກຕ່າງປະເທດ. ການເຊື່ອມຕໍ່ກະທູ້ຄວນໄດ້ຮັບການເຄັ່ງຄັດໂດຍນໍາໃຊ້ວິທີການທີ່ເຫມາະສົມໂດຍບໍ່ມີການນໍາໃຊ້ຜົນບັງຄັບໃຊ້ຫຼາຍເກີນໄປກັບຮ່າງກາຍປ່ຽງ.

ຫຼັງ​ຈາກ​ການ​ຕິດ​ຕັ້ງ​, ໃຫ້​ກວດ​ເບິ່ງ​ການ​ເຊື່ອມ​ຕໍ່​ທໍ່​ແລະ​ການ​ເຊື່ອມ​ຕໍ່​ກະ​ທູ້​ໃນ​ລະ​ຫວ່າງ​ການ​ກໍາ​ນົດ​ລະ​ບົບ​. ປະຕິບັດການຈັບໂດຍຜ່ານຂອບເຂດຮອບໄຕມາດເຕັມຂອງຕົນເພື່ອຢືນຢັນການເຄື່ອນໄຫວກ້ຽງ. ກ່ອນທີ່ຈະບໍາລຸງຮັກສາ, ແຍກປ່ຽງຈາກແຫຼ່ງຄວາມກົດດັນແລະປ່ອຍຄວາມກົດດັນທີ່ເຫຼືອຈາກສາຍເຊື່ອມຕໍ່.

ຄວາມກົດດັນແລະອຸນຫະພູມພິຈາລະນາ

ຄວາມກົດດັນສູງສຸດທີ່ລະບຸໄວ້ແມ່ນ 285PSI ແລະລະດັບອຸນຫະພູມທີ່ກໍານົດໄວ້ແມ່ນ -25 ℃ ~ 150 ℃. ຄ່າເຫຼົ່ານີ້ຄວນພິຈາລະນາຮ່ວມກັນກັບຂະຫນາດວາວ, ຂະຫນາດກາງທີ່ເຮັດວຽກແລະລະດັບຄວາມກົດດັນ - ອຸນຫະພູມທີ່ໃຊ້ໄດ້. ເງື່ອນໄຂການປະຕິບັດຕົວຈິງຄວນໄດ້ຮັບການຢືນຢັນກ່ອນທີ່ຈະຕິດຕັ້ງປ່ຽງໃນລະບົບ.

ເອກະສານດ້ານວິຊາການ

ການແຕ້ມຮູບຜະລິດຕະພັນແລະຂໍ້ກໍານົດດ້ານວິຊາການສາມາດສະຫນອງສໍາລັບການຢືນຢັນຂະຫນາດແລະການຄັດເລືອກໂຄງການ. ຂໍ້ມູນວັດສະດຸ, ບັນທຶກການກວດສອບແລະເອກະສານຜະລິດຕະພັນອື່ນໆທີ່ສາມາດນໍາໃຊ້ໄດ້ຍັງສາມາດຈັດລຽງຕາມການຕັ້ງຄ່າວາວແລະຄວາມຕ້ອງການຄໍາສັ່ງ.

FAQ

Q1: Stainless Steel Threaded Nipple Hose Mini Ball Valve ໃຊ້ສໍາລັບແມ່ນຫຍັງ?

A ທໍ່ຫົວນົມສະແຕນເລດທໍ່ຫົວນົມ Mini Ball Valveຖືກນໍາໃຊ້ສໍາລັບການຄວບຄຸມການເປີດ / ປິດດ້ວຍມືໃນລະບົບນ້ໍາຫນາແຫນ້ນທີ່ປະສົມປະສານການເຊື່ອມຕໍ່ທໍ່ threaded ກັບການເຊື່ອມຕໍ່ທໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນ. ມັນສາມາດຖືກນໍາໃຊ້ກັບນ້ໍາ, ອາກາດ, ນ້ໍາມັນແລະສື່ອື່ນໆທີ່ເຂົ້າກັນໄດ້ພາຍໃນຂອບເຂດຈໍາກັດການດໍາເນີນງານທີ່ກໍານົດໄວ້.

Q2: ປ່ຽງສາມາດເຊື່ອມຕໍ່ໂດຍກົງກັບທໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນບໍ?

ດ້ານຂອງຫົວນົມຖືກອອກແບບມາສໍາລັບການເຊື່ອມຕໍ່ກັບທໍ່ທີ່ເຂົ້າກັນໄດ້ໂດຍນໍາໃຊ້ການເຊື່ອມຕໍ່ທໍ່ທີ່ເຫມາະສົມແລະການຈັດຕົວຍຶດ. ຂະຫນາດທໍ່, ເສັ້ນຜ່າສູນກາງພາຍໃນແລະວິທີການເຊື່ອມຕໍ່ຄວນຈະຖືກຈັບຄູ່ກັບຂະຫນາດຂອງປ່ຽງແລະເງື່ອນໄຂການດໍາເນີນງານ.

Q3: ມີລຸ້ນ NPT ແລະ BSP ບໍ?

ແມ່ນແລ້ວ. ມາດຕະຖານກະທູ້ທີ່ລະບຸໄວ້ແມ່ນ NPT ແລະ BSP. ປະເພດກະທູ້ທີ່ຕ້ອງການຄວນຈະຖືກກໍານົດໃນເວລາທີ່ສັ່ງເພື່ອໃຫ້ມັນກົງກັບທໍ່ການຫາຄູ່, fitting ຫຼືການເຊື່ອມຕໍ່ອຸປະກອນ.

Q4: ປ່ຽງນີ້ເຫມາະສົມກັບລະບົບການບີບອັດອາກາດບໍ?

ແມ່ນແລ້ວ, ມັນສາມາດຖືກພິຈາລະນາສໍາລັບຄໍາຮ້ອງສະຫມັກອາກາດບີບອັດທີ່ເຫມາະສົມພາຍໃນຂອບເຂດຄວາມກົດດັນແລະອຸນຫະພູມທີ່ກໍານົດໄວ້. ຂະຫນາດຂອງປ່ຽງ, ວິທີການເຊື່ອມຕໍ່ແລະອຸປະກອນການປະທັບຕາຄວນໄດ້ຮັບການກວດກາຕໍ່ກັບຄວາມຕ້ອງການຂອງລະບົບ pneumatic ຕົວຈິງ.

Q5: ວັດສະດຸໃດທີ່ໃຊ້ສໍາລັບຮ່າງກາຍປ່ຽງ?

ວັດສະດຸມາດຕະຖານຂອງຮ່າງກາຍແມ່ນ ASTM A351 CF8M (316). ບານແລະລໍາແມ່ນ ASTM A182 F316, ໃນຂະນະທີ່ບ່ອນນັ່ງແມ່ນ RPTFE (PTFE + 15%fv). ວັດສະດຸອື່ນໆແມ່ນມີໃຫ້ຕາມການຮ້ອງຂໍ.

Q6: ຂ້ອຍສາມາດຮ້ອງຂໍການແຕ້ມຮູບກ່ອນທີ່ຈະສັ່ງໄດ້ບໍ?

ແມ່ນແລ້ວ. ການແຕ້ມຂະຫນາດແລະຂໍ້ມູນສະເພາະທາງດ້ານວິຊາການສາມາດສະຫນອງເພື່ອຢືນຢັນຂະຫນາດວາວ, ປະເພດກະທູ້, ການເຊື່ອມຕໍ່ທໍ່ແລະຂະຫນາດການຕິດຕັ້ງກ່ອນການຜະລິດ.

Q7: ຂໍ້ມູນໃດທີ່ຕ້ອງການສໍາລັບການເລືອກວາວ?

ກະ​ລຸ​ນາ​ສະ​ຫນອງ​ຂະ​ຫນາດ​ທີ່​ຕ້ອງ​ການ​, NPT ຫຼື BSP ກະ​ທູ້​ມາດ​ຕະ​ຖານ​, ຂະ​ຫນາດ​ທໍ່​, ຂະ​ຫນາດ​ກາງ​ການ​ເຮັດ​ວຽກ​, ຄວາມ​ກົດ​ດັນ​, ອຸນ​ຫະ​ພູມ​ແລະ​ຄວາມ​ຕ້ອງ​ການ​ການ​ຕິດ​ຕັ້ງ​. ຂໍ້ມູນນີ້ຊ່ວຍຢືນຢັນການຕັ້ງຄ່າວາວທີ່ເຫມາະສົມ.
