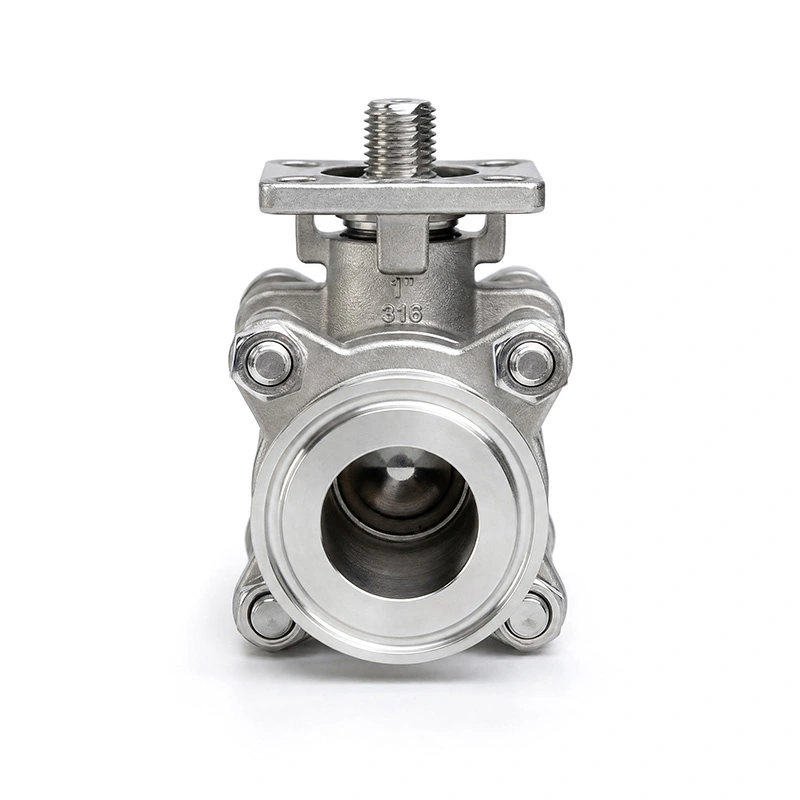

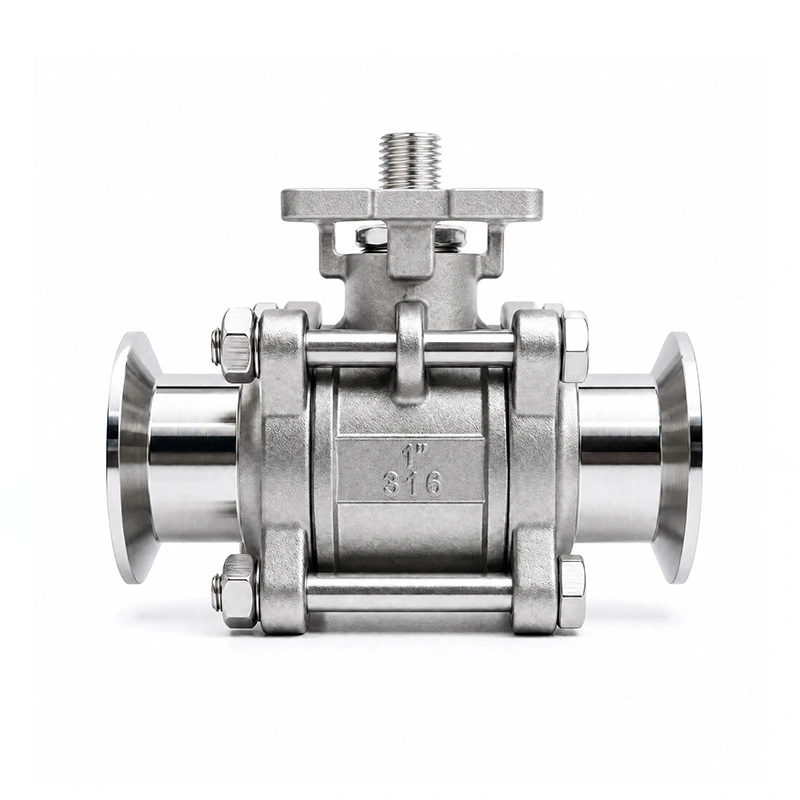

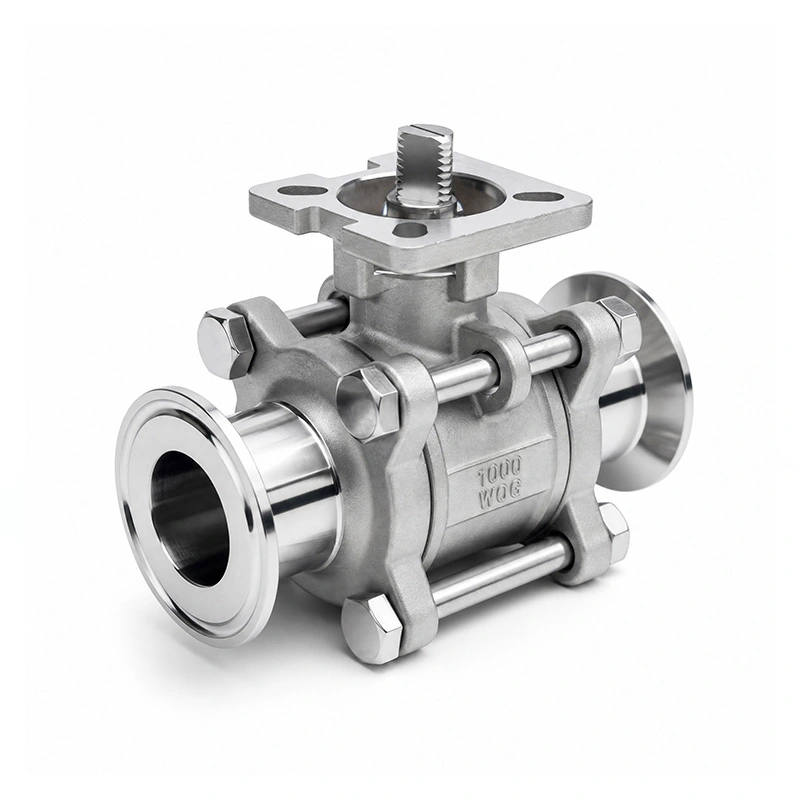

3PC Encapsulated ອັນເຕັມທີ່ Tri-clamp Ball Valve ກັບ ISO 5211 Pading Pad

The 3PC Fully Encapsulated Tri-clamp Ball Valve with ISO 5211 Mounting Pad ໃຊ້ຮ່າງກາຍວາວສາມຊິ້ນທີ່ມີການເຊື່ອມຕໍ່ Tri-clamp ສໍາລັບສຸຂາພິບານແລະລະບົບທໍ່ຂະບວນການ. ການກໍ່ສ້າງສາມຊິ້ນສະຫນອງການເຂົ້າເຖິງອົງປະກອບພາຍໃນຫຼັງຈາກທໍ່ແມ່ນໂດດດ່ຽວ, ໃນຂະນະທີ່ແຜ່ນຍຶດຕິດ ISO 5211 ສະຫນອງການໂຕ້ຕອບມາດຕະຖານສໍາລັບການຕິດຕັ້ງ pneumatic ຫຼືໄຟຟ້າ actuator. ການຕັ້ງຄ່ານີ້ແມ່ນເຫມາະສົມສໍາລັບລະບົບການຄວບຄຸມນ້ໍາທີ່ຕ້ອງເຊື່ອມຕໍ່ສຸຂາພິບານແລະການເຮັດວຽກຂອງປ່ຽງອັດຕະໂນມັດ.

ຂະໜາດຫຼັກ

ຄຸນນະສົມບັດການອອກແບບທີ່ສໍາຄັນ

ການກໍ່ສ້າງປ່ຽງສາມຊິ້ນ

ຮ່າງກາຍສາມຊິ້ນປະກອບດ້ວຍສ່ວນປ່ຽງກາງແລະສອງສ່ວນທ້າຍ. ຫຼັງຈາກທໍ່ຖືກແຍກຢ່າງຖືກຕ້ອງແລະປ່ຽງຖືກ depressurized, ຮ່າງກາຍສາມາດເປີດເພື່ອກວດກາຫຼືປ່ຽນອົງປະກອບພາຍໃນ. ໂຄງສ້າງນີ້ແມ່ນເປັນປະໂຫຍດສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ການບໍາລຸງຮັກສາແຕ່ລະໄລຍະຂອງບ່ອນນັ່ງ, ປະທັບຕາຫຼືພາກສ່ວນພາຍໃນອື່ນໆແມ່ນຕ້ອງການ.

ການເຊື່ອມຕໍ່ tri-clamp

ການເຊື່ອມຕໍ່ tri-clamp ໃຊ້ clamp ແລະການຈັດການ gasket ແທນທີ່ຈະເປັນ threaded ຫຼື flanged joints. ວິທີການເຊື່ອມຕໍ່ນີ້ອະນຸຍາດໃຫ້ຕິດຕັ້ງປ່ຽງຫຼືເອົາອອກໂດຍບໍ່ມີການເຊື່ອມປ່ຽງໂດຍກົງເຂົ້າໄປໃນທໍ່. ວັດສະດຸຂອງ gasket ທີ່ໃຊ້ໄດ້ແລະຂະຫນາດການເຊື່ອມຕໍ່ຄວນໄດ້ຮັບການເລືອກໂດຍອີງຕາມຂະຫນາດກາງຂອງຂະບວນການ, ອຸນຫະພູມແລະຂໍ້ກໍາຫນົດທໍ່.

ISO 5211 ການຕິດຕັ້ງຕົວກະຕຸ້ນ

3PC Fully Encapsulated Tri-clamp Ball Valve ທີ່ມີ ISO 5211 Mounting Pad ໄດ້ຖືກອອກແບບດ້ວຍຕົວເຊື່ອມຕໍ່ຕົວກະຕຸ້ນ ISO 5211 ຢູ່ໃນປ່ຽງ. ນີ້ອະນຸຍາດໃຫ້ອຸປະກອນ pneumatic ຫຼື actuators ໄຟຟ້າທີ່ເຂົ້າກັນໄດ້ໂດຍກົງກັບປ່ຽງໂດຍບໍ່ມີການອີງໃສ່ການຈັດວາງແບບດັ້ງເດີມແຍກຕ່າງຫາກ. ການເລືອກຕົວກະຕຸ້ນຄວນຈະຖືກຈັບຄູ່ກັບຂະຫນາດຂອງປ່ຽງ, ແຮງບິດປະຕິບັດງານແລະຄວາມຕ້ອງການຂອງການຄວບຄຸມລະບົບ.

316 Stainless Steel Wetted Components

ຮ່າງກາຍຖືກກໍານົດເປັນ ASTM A351 CF8M (316), ໃນຂະນະທີ່ບານແລະລໍາຖືກລະບຸເປັນ ASTM A182 F316. ອຸປະກອນການສະແຕນເລດເຫຼົ່ານີ້ແມ່ນເຫມາະສົມສໍາລັບລະດັບຂອງການນໍາໃຊ້ນ້ໍາອຸດສາຫະກໍາທີ່ເຂົ້າກັນໄດ້ຂອງວັດສະດຸແລະການຕໍ່ຕ້ານ corrosion ແມ່ນພິຈາລະນາທີ່ສໍາຄັນ. ບ່ອນນັ່ງ RPTFE ປະສົມປະສານ PTFE ກັບ 15% filler ແລະຄວນໄດ້ຮັບການປະເມີນທຽບກັບຂະຫນາດກາງແລະອຸນຫະພູມປະຕິບັດການຕົວຈິງກ່ອນທີ່ຈະເລືອກ.

ຄໍາຮ້ອງສະຫມັກ

The 3PC Fully Encapsulated Tri-clamp Ball Valve with ISO 5211 Mounting Pad ສາມາດນໍາໃຊ້ໃນລະບົບທໍ່ທີ່ຕ້ອງການວາວປິດທີ່ຫນາແຫນ້ນ, ການເຊື່ອມຕໍ່ແບບສຸຂາພິບານແລະການກະຕຸ້ນອັດຕະໂນມັດທາງເລືອກ. ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີ:

ການປຸງແຕ່ງຂອງແຫຼວທົ່ວໄປ

ການຈັດການຂອງນ້ໍາເຄມີ

ສິ່ງອໍານວຍຄວາມສະດວກໃນການບໍາບັດນ້ໍາ

ການຜະລິດອຸດສາຫະກໍາເບົາ

ລະບົບທໍ່ອັດຕະໂນມັດ

ການຕິດຕັ້ງແລະການດໍາເນີນງານ

ການຕິດຕັ້ງ tri-clamp

ກ່ອນທີ່ຈະຕິດຕັ້ງ, ຢືນຢັນວ່າຂະຫນາດວາວ, ຂະຫນາດເຊື່ອມຕໍ່, ວັດສະດຸ gasket ແລະຄວາມຕ້ອງການອຸນຫະພູມຄວາມກົດດັນກົງກັບຂໍ້ກໍານົດຂອງທໍ່. ວາງປ່ຽງລະຫວ່າງການເຊື່ອມຕໍ່ Tri-clamp ການຫາຄູ່, ຕິດຕັ້ງ gasket ທີ່ເຫມາະສົມແລະຮັບປະກັນການຮ່ວມກັບ clamp ໄດ້. ການເຊື່ອມຕໍ່ຄວນໄດ້ຮັບການກວດສອບການສອດຄ່ອງທີ່ຖືກຕ້ອງກ່ອນທີ່ລະບົບຈະຖືກກົດດັນ.

ການຕິດຕັ້ງຕົວກະຕຸ້ນ

ແຜ່ນຍຶດຕິດ ISO 5211 ສະຫນອງການໂຕ້ຕອບສໍາລັບເຄື່ອງກະຕຸ້ນ pneumatic ຫຼືໄຟຟ້າທີ່ເຂົ້າກັນໄດ້. ກວດເບິ່ງຮູບແບບການຕິດຕັ້ງຕົວກະຕຸ້ນ, ຂະຫນາດຂອງ shaft ແລະແຮງບິດປະຕິບັດງານທີ່ຕ້ອງການກ່ອນທີ່ຈະຕິດຕັ້ງ. ຕົວກະຕຸ້ນຄວນໄດ້ຮັບການຕິດຕັ້ງແລະປັບຕາມຄໍາແນະນໍາຂອງຜູ້ຜະລິດປ່ຽງແລະຕົວກະຕຸ້ນ.

ບໍາລຸງຮັກສາ

ກ່ອນທີ່ຈະບໍາລຸງຮັກສາ, ແຍກປ່ຽງອອກຈາກທໍ່ແລະປ່ອຍຄວາມກົດດັນທີ່ເຫຼືອທັງຫມົດ. ການກໍ່ສ້າງສາມຊິ້ນຊ່ວຍໃຫ້ຮ່າງກາຍຂອງປ່ຽງເປີດເພື່ອກວດກາເບິ່ງບານ, ບ່ອນນັ່ງ, ລໍາຕົ້ນແລະສ່ວນປະກອບການຜະນຶກ. ປ່ຽນຊິ້ນສ່ວນທີ່ສວມໃສ່ດ້ວຍພາກສ່ວນທີ່ເໝາະສົມ ແລະກວດສອບການປະທັບຕາຂອງປ່ຽງ ແລະສະພາບການເຮັດວຽກກ່ອນທີ່ຈະສົ່ງຄືນໃຫ້ການບໍລິການ.

ການພິຈາລະນາການຄັດເລືອກ

ເມື່ອເລືອກວາວນີ້ສໍາລັບລະບົບທໍ່ໃຫມ່, ພິຈາລະນາຂະຫນາດກາງປະຕິບັດງານ, ຄວາມກົດດັນ, ອຸນຫະພູມ, ຂະຫນາດທໍ່, ຂະຫນາດຂອງການເຊື່ອມຕໍ່ແລະວິທີການກະຕຸ້ນທີ່ຕ້ອງການ. ບ່ອນນັ່ງປ່ຽງແລະອຸປະກອນການປະທັບຕາຄວນໄດ້ຮັບການກວດສອບສໍາລັບຄວາມເຂົ້າກັນໄດ້ກັບນ້ໍາຂະບວນການ. ສໍາລັບຄໍາຮ້ອງສະຫມັກອັດຕະໂນມັດ, ຕົວກະຕຸ້ນຄວນໄດ້ຮັບການເລືອກຕາມແຮງບິດຂອງການດໍາເນີນງານຂອງປ່ຽງແລະຄວາມຕ້ອງການຄວບຄຸມຂອງລະບົບ.

FAQ

Q1: 3PC Fully Encapsulated Tri-clamp Ball Valve ກັບ ISO 5211 Mounting Pad ໃຊ້ສໍາລັບແມ່ນຫຍັງ?

A 3PC Encapsulated Tri-clamp Ball Valve ທີ່ມີ ISO 5211 Mounting Pad ຖືກນໍາໃຊ້ສໍາລັບການຄວບຄຸມການເປີດ / ປິດນ້ໍາໃນລະບົບທໍ່ທີ່ທໍ່ວາວສາມຊິ້ນ, ການເຊື່ອມຕໍ່ Tri-clamp ແລະການໂຕ້ຕອບການຕິດຕັ້ງຕົວກະຕຸ້ນ. ມັນສາມາດຖືກຕັ້ງຄ່າສໍາລັບການດໍາເນີນງານຄູ່ມືຫຼືປະສົມປະສານກັບເຄື່ອງກະຕຸ້ນ pneumatic ຫຼືໄຟຟ້າທີ່ເຫມາະສົມສໍາລັບການຄວບຄຸມອັດຕະໂນມັດ.

Q2: ແຜ່ນຍຶດຕິດ ISO 5211 ໃຫ້ຫຍັງ?

ແຜ່ນຍຶດຕິດ ISO 5211 ສະໜອງການໂຕ້ຕອບການຕິດຕັ້ງຕົວກະຕຸ້ນທີ່ໄດ້ມາດຕະຖານ. ເຄື່ອງກະຕຸ້ນ pneumatic ຫຼືໄຟຟ້າທີ່ເຂົ້າກັນໄດ້ສາມາດຕິດຕັ້ງໄດ້ຕາມຂະຫນາດການຕິດຕັ້ງ ISO 5211 ທີ່ໃຊ້ໄດ້, ຂຶ້ນກັບຂະຫນາດຕົວກະຕຸ້ນແລະຄວາມຕ້ອງການແຮງບິດຂອງວາວ.

Q3: ຂໍ້ດີຂອງການກໍ່ສ້າງສາມຊິ້ນແມ່ນຫຍັງ?

ການກໍ່ສ້າງສາມຊິ້ນສະຫນອງການເຂົ້າເຖິງອົງປະກອບພາຍໃນຂອງປ່ຽງຫຼັງຈາກທໍ່ໄດ້ຖືກແຍກແລະ depressurized. ນີ້ສາມາດເຮັດໃຫ້ການກວດກາແລະການທົດແທນທີ່ນັ່ງ, ປະທັບຕາແລະອົງປະກອບອື່ນໆທີ່ສາມາດເຮັດໄດ້ງ່າຍເມື່ອທຽບກັບຮ່າງກາຍຫນຶ່ງຊິ້ນສ່ວນທີ່ໃກ້ຊິດຢ່າງເຕັມທີ່.

Q4: ວັດສະດຸໃດທີ່ໃຊ້ສໍາລັບວາວນີ້?

ຮ່າງກາຍແມ່ນ ASTM A351 CF8M (316), ໃນຂະນະທີ່ບານແລະລໍາຕົ້ນແມ່ນ ASTM A182 F316. ບ່ອນນັ່ງແມ່ນ RPTFE (PTFE + 15%fv). ການຕັ້ງຄ່າວັດສະດຸອື່ນໆແມ່ນມີໃຫ້ຕາມການຮ້ອງຂໍ.

Q5: ປ່ຽງນີ້ສາມາດໃຊ້ກັບເຄື່ອງກະຕຸ້ນ pneumatic ຫຼືໄຟຟ້າບໍ?

ແມ່ນແລ້ວ. ການໂຕ້ຕອບການຕິດຕັ້ງ ISO 5211 ຖືກອອກແບບມາສໍາລັບການຕິດຕັ້ງຕົວກະຕຸ້ນ. ຕົວກະຕຸ້ນທີ່ເຫມາະສົມຄວນໄດ້ຮັບການຄັດເລືອກຕາມຂະຫນາດປ່ຽງ, ແຮງບິດປະຕິບັດງານ, ຄວາມກົດດັນ, ອຸນຫະພູມແລະຄວາມຕ້ອງການຂອງລະບົບການຄວບຄຸມ.

Q6: ສິ່ງທີ່ຄວນກວດສອບກ່ອນທີ່ຈະສັ່ງ?

ຢືນຢັນຂະຫນາດວາວທີ່ຕ້ອງການ, ຂະຫນາດການເຊື່ອມຕໍ່, ຄວາມກົດດັນປະຕິບັດງານ, ອຸນຫະພູມ, ຂະຫນາດກາງຂະບວນການ, ວັດສະດຸບ່ອນນັ່ງແລະວິທີການ actuation. ສໍາລັບລະບົບອັດຕະໂນມັດ, ຮູບແບບການຕິດຕັ້ງ actuator ແລະແຮງບິດທີ່ຕ້ອງການຍັງຄວນໄດ້ຮັບການຢືນຢັນ.
